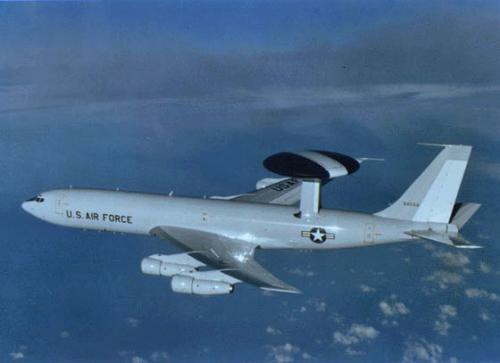

В 60-х годах США разработали требования к самолетной системе дальнего радиолокационного обнаружения целей и наведения самолетов-перехватчиков (Airborne Warning And Control Sistem- AWACS). Самолет Боинг Е-3А Сентри представляет собой гибкую, помехоустойчивую, мобильную обзорную радиолокационную станцию и командный, связной и координирующий центр, находящийся внутри хорошо зарекомендовавшего себя планера самолета Боинг-707. В дополнение к своим возможностям дальнего обзора воздушного пространства больших и малых высот, самолет системы АВАКС обеспечивает всепогодное обнаружение, идентификацию и ведение целей на фоне любой местности. С этих самолетов можно управлять всеми авиационными силами, осуществляющими перехват, блокирование и изоляцию противника, разведку и нанесение ударов, авиационную поддержку воздушного транспорта и наземных войск.



В ВВС США планировались две главные области применения самолетов АВАКС. Во-первых, командование тактической авиации намеревалось использовать свои самолеты для воздушного наблюдения и как командный пункт при быстром развертывании боевых порядков тактической авиации. Другая роль для этих самолетов предусматривалась командованием сил аэрокосмической обороны, которое считало, что самолеты АВАКС являются труднообнаруживаемыми командными и управляющими постами.



Компания Боинг была более удачливой в получении контракта на создание самолета системы АВАКС. Контракт, выигранный ею 23 июля 1970 г., предусматривал поставку двух опытных самолетов под обозначением ЕС-137D. Компания предложила проект на базе планера самолета Боинг Модель 707-320В, и опытные образцы были модифицированы в первую очередь для сравнительных испытаний радиолокационных станций нижнего обзора, спроектированных компанией Хьюз Эйркрафт (Hughes Aircraft) и корпорацией Вестингаус Электрик (Westinghouse Electric Corporation).



Эти испытания продолжались до осени 1972 г., а 5 октября ВВС США объявили, что корпорация Вестингаус выбрана главным подрядчиком для изготовления перспективного радара, который станет ядром системы АВАКС. Этот радар должен был решать трудную задачу по обнаружению и идентификации низколетящих целей на удалении как минимум 370 км (230 миль), а высоколетящих — на еще большем.



ВВС США уже имели обширный опыт боевого применения специального варианта ЕС-135 самолета Боинг 707, который служил хорошо и долго. Поэтому были основания полагать, что с более совершенным оборудованием этот самолет сможет выполнять новые функции. Потребовались лишь небольшие модификации базовой конструкции планера 707-320В, чтобы примененить его к новой роли.



Наиболее важным и внешне превосходно видимым агрегатом стал огромный, вращающийся обтекатель антенны, поддерживаемый двумя пилонами с большой хордой, которые крепились к верхней задней части фюзеляжа. Остальные антенны, необходимые для работы радиоэлектронного оборудования, размещались в консолях крыла, фюзеляже, киле и стабилизаторе.



Для более мощных турбовентиляторных двигателей предсерийного варианта ЕС-137D были сделаны новые обтекаемые пилоны, сохранившиеся и на серийных самолетах, получивших обозначение Е-3А и наименование Сентри. Внутренние модификации включали усиление пола салона, установку многоцелевых консолей, оборудование отсеков с аппаратурой и зоны отдыха экипажа.



Типовое применение самолета требует экипажа из четырех человек и 13 офицеров-операторов системы АВАКС, но их число варьируется в зависимости выполняемых операций; для управления системами или обслуживания радара на борту может быть и другой персонал. Неудивительно, что огромная масса радиоэлектронного оборудования, необходимого для обеспечения функций АВАКС, потребовала установки мощных систем охлаждения и электроснабжения. Используются комплексные системы охлаждения и кондиционирования воздуха, чтобы гарантировать идеальную окружающую среду для экипажа и оборудования. Так, жидкостная система охлаждения защищает передатчик радара, она установлена в заднем багажном отсеке, а традиционная система кондиционирования с рециркуляцией и забором атмосферного воздуха обеспечивает комфортные условия для экипажа и сохраняет работоспособность другого бортового оборудования. Большие потребности в электроэнергии обеспечивают генераторы с общей выходной мощностью 600 кVА. Надфюзеляжный обтекатель антенны имеет диаметр 9,14 м (30 футов) и максимальную толщину 1,83 м (6 футов). Под ним размещаются антенны обзорного локатора AN/APY-1 и системы радиолокационного распознавания IFF/TADIL C.



Во время боевого использования системы обтекатель вместе с антеннами вращается гидроприводом со скоростью 6 радиан/мин, но в обычном полете он вращается в двадцать четыре раза медленнее для предотвращения загустения смазки. Радар фирмы Вестингаус может работать как импульсный и (или) импульсно-допплеровский локатор в шести различных режимах.



Обработку данных на первых 23 самолетах Е-3А обеспечивал быстродействующий бортовой компьютер IBM 4 Pi CC-1. Он имел скорость обработки данных 740000 операций в секунду, основную память объемом 114688 слов и общую память емкостью 802816 слов. Компьютер IBM CC-2, установленный на двадцать четвертом серийном самолете, имеет основную память объемом 665360 слов.



На этом самолете введена также комплексная система скрытого обмена тактической информацией самолетов ВВС и ВМС. Она обеспечивает быстрые безопасные каналы связи для 98000 пользователей. Первый серийный самолет Е-3А был поставлен 24 марта 1977 г. В настоящее время парк самолетов AВАКС на службе ВВС США составляет 34 машины, еще 18 приобретено НАТО. Они отличаются от своих американских двойников небольшими изменениями в электронном оборудовании, имеют подкрыльные узлы подвески вооружения, но на эти узлы могут также навешиваться контейнеры с оборудованием для радиоэлектронной борьбы.



Военные эксперты предсказывают, что «Сэнтри» еще в течение десяти или более лет будет эффективно использоваться в качестве системы обнаружения и наведения на цели. Самолеты подобные Е-3 не несут стандартного вооружения. Тем не менее их бортовое оборудование позволяет качественным образом повлиять на исход сражения, они могут играть более значительную роль в сохранении мира, чем самые тяжеловооруженные корабли и самолеты.



Все экспортные машины, отправленные в страны НАТО, оснащены турбовентиляторными двигателями CFM56 с большой степенью двухконтурности.



Тактико-технические характеристики:



Тип двигателя:	4 ТВД Pratt & Whitney TF33-P-100/100A
Размах крыла, м:	44,42
Длина самолета, м:	46,61
Высота самолета, м:	12,73
Площадь крыла, м2:	283,75
Масса, кг:	пустого самолета — 77996 нормальная взлетная — 147420 максимальная взлетная — 160822
Внутренние топливо, л:	90800
Тяга, кгс:	4×9530
Крейсерская скорость, км/ч:	860
Дальность действия, км:	1612
Продолжительность полета, ч:	11
Практический потолок, м:	8840
Экипаж, чел:	20
