Научно-технический прогресс коренным образом изменил представление о тактике современного боя. Теперь успех в быстротечном столкновении, как правило, будет принадлежать тому, кто первым обнаружит противника. Поэтому разведка стала чуть ли не главным залогом успеха в военном конфликте. А одним из важнейших ее средств попрежнему остается авиация… Пожалуй, основная особенность современных самолетов-разведчиков — их глубокая специализация.



Сегодня машины этого типа разделяются по назначению (тактические и стратегические), по виду ведения разведки (с использованием радаров, фото- или инфракрасной аппаратуры и т. п.), по непосредственным задачам (обследование территории или воздушного пространства, радиоразведка). Причем, рассматривая эволюцию разведывательной авиации, можно выделить два направления. Это, с одной стороны, переоборудование самолетов других классов, например, истребителей или бомбардировщиков, и с другой — создание специальных, подчас уникальных летательных аппаратов. Наиболее четко такая тенденция обозначилась после второй мировой войны.



К первой группе относится подавляющее большинство разведчиков тактической (фронтовой) авиации, способных действовать на сравнительно небольшой дальности. Наиболее характерным ее представителем можно считать американский RF-4 °C «Фантом». Он отличался от своего прототипа — истребителя-бомбардировщика F-4 °C — отсутствием вооружения и переделанной с целью размещения дополнительного оборудования носовой частью фюзеляжа.



Первые послевоенные стратегические разведчики также представляли собой модификации серийных бомбардировщиков. К их числу относятся американские поршневые RB-29, RB-50, RB-36E и реактивные RB-47E и RB-52. Все они могли сравнительно успешно выполнять свои функции до середины 50-х годов, однако с появлением сверхзвуковых всепогодных истребителей-перехватчиков и зенитных ракетных комплексов с большой дальностью действия ценность их быстро сошла на нет. Возникла необходимость в специальном самолете, способном действовать в условиях сильной ПВО…



В августе 1955 года в США начались испытания самолета U-2, построенного фирмой «Локхид» по заказу NACA. Как было официально объявлено, машина предназначалась для исследования верхних слоев атмосферы. Казалось бы, чисто гражданская программа, но… Об истинном назначении U-2 мировая общественность узнала лишь 1 мая 1960 года, когда под Свердловском советской ракетой был сбит самолет этого типа с пилотом-шпионом Г. Пауэрсом на борту. Разведчик стартовал в Пешаваре (Пакистан), должен был пролететь над территорией СССР около 6 тыс. км и приземлиться на базе в Буде (Норвегия).



U-2 представлял собой, в сущности, высотный монопланер с ТРД, приспособленный для полетов с дозвуковой скоростью на высотах свыше 20 км. Чтобы самолет мог забраться на такую высоту, главному конструктору фирмы «Локхид» Келли Джонсону пришлось облегчить аппарат до предела, пожертвовав запасом прочности. В результате разведчик оказался весьма хрупким и не выдерживал длительных аэродинамических перегрузок. Например, еще в конце 1956 года один U-2 развалился в воздухе над территорией ФРГ из-за того, что слишком близко от него прошли два канадских истребителя.



Следующим проектом стратегического разведчика фирмы «Локхид» стал SR-71А «Блэкберд» («Черная птица»). Его разработка началась в обстановке строгой секретности в 1959 году, а в 1966 году он был запущен в серийное производство. Всего до 1968 года было изготовлено 32 самолета SR-71A, SR-71B и SR-71 °C.



По сравнению с современными ему самолетами новый разведчик поражал своей необычностью. Он рассчитывался на длительный полет со скоростью 3 М, что вызывало сильный нагрев планера. В воздухе температура передней кромки крыла повышалась до +427° С, а обшивка форсажных камер до +593° С. Поэтому конструкция планера на 93% была выполнена из титановых сплавов.



А чтобы обеспечить необходимую дальность полета, две трети объема фюзеляжа и половину объема крыла пришлось заполнить топливом. С проектированием SR-71A связано начало изучения технологии «Стелc», задачей которой является создание «невидимого» для РЛС самолета. С целью уменьшения отраженного радиолокационного сигнала была выбрана столь непривычная конфигурация самолета — удлиненный боковой профиль планера, плавное сопряжение крыла с фюзеляжем, наплывы на фюзеляже, небольшие, отклоненные внутрь кили. Кроме того, носки крыла и элероны выполнялись из радиопоглощающих сотовых заполнителей, а сам разведчик снаружи был окрашен специальной радиопоглощающей краской.



После второй мировой войны в особый класс разведчиков выделились «крылатые радары» — самолеты дальнего радиолокационного обнаружения (ДРЛО).



Идея вынести РЛС за десятки и сотни километров от охраняемого объекта родилась в американских ВМС в ходе боевых действий на Тихом океане как реакция на атаки японских камикадзе. Причем размещение локатора на самолете позволило не только увеличить резерв времени от встречи с противником до нанесения им удара по охраняемому объекту, но и повысило дальность обнаружения низколетящих целей, невидимых для корабельных РЛС.



На рубеже 40-50-х годов командование ПВО США заказало фирме «Локхид» самолет ДРЛО на базе пассажирского четырех моторного лайнера «Супер Констеллейшн». Разведчик поступил на вооружение в 1953 году. Он выпускался в разных модификациях; в варианте для базовой авиации флота (WV-2E) антенна РЛС располагалась в дискообразном обтекателе над фюзеляжем. Экипаж самолета состоял из 31 человека.



В 1956 году в США появился палубный разведчик ДРЛО Е-1В «Трейсер», созданный фирмой «Грумман» на базе противолодочного самолета S-2 «Треккер». Он был оборудован РЛС кругового обзора, антенна которой находилась в чечевицеобразном обтекателе и вращалась со скоростью 6 мин вокруг своей оси. Обтекатель антенны крепился с помощью пилона к верхней части фюзеляжа.



В конце 50-х годов фирма «Грумман» приступила к проектированию нового палубного самолета ДРЛО с турбовинтовыми двигателями и новой многофункциональной бортовой радиоэлектронной системой обнаружения, обработки информации, наведения и управления. Опытная машина, получившая обозначение Е-2 «Хокай» («Ястребиный глаз»), совершила первый полет в октябре 1960 года. В течение трех последующих лет бортовые системы проходили всесторонние испытания, после чего самолет приняли на вооружение.



«Хокай» мог контролировать воздушное пространство в радиусе 300 км, находить и классифицировать цели, а также наводить на них истребители-перехватчики. Разведчик активно использовался в ходе «грязной» войны во Вьетнаме.



С учетом боевого опыта в 1971 году была создана улучшенная модификация самолета Е-2С с более мощными двигателями и усовершенствованным радиоэлектронным оборудованием. Согласно утверждению фирмы «Грумман» Е-2С способен управлять тремя эскадрильями перехватчиков, а РЛС может обнаруживать и сопровождать до 300 целей одновременно. Дальность обнаружения цели в зависимости от ее размеров и внешних условий составляет от 270 до 740 км.



Еще большие возможности имеет стратегический самолет ДРЛО стран НАТО — американский Е-3А «Сентри», поступивший на вооружение во второй половине 70-х годов. Он создан на базе пассажирского самолета «Боинг-707-320» и способен обнаруживать и отображать координаты 1500 целей и сопровождать одновременно свыше 100 из них. На одном из учений в 1978 году с борта Е-3А в течение 75 минут осуществлялось управление 134 истребителями, действовавшими против 274 самолетов «противника». Таким образом, современные воздушные разведчики превратились в своеобразные командные посты боевой авиации.

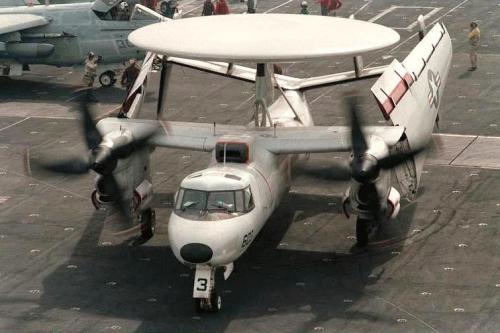

Самолет Е-2С выполнен по обычной схеме двухмоторного высокоплана с двигателями на крыле. Фюзеляж полумонококовой конструкции, круглого сечения, с максимальным 1,981 м, выполнен из алюминиевых сплавов. Экипаж состоит из пяти человек: два летчика находятся в передней кабине, три оператора систем — в фюзеляжном отсеке; первый оператор отвечает за работу всего боевого информационного поста, второй — за управление самолетами-перехватчиками (ударными самолетами), третий — за работу РЛС. Кабина летчиков, отсеки оборудования и операторов герметизированы. В негерметичной хвостовой части фюзеляжа находятся проводки системы управления и блоки доплеровского радиолокатора. В нижней части фюзеляжа размещен тормозной гак.



Над фюзеляжем, на специальном подъемнике, смонтирован дискообразный обтекатель антенны РЛС 7,31 м. При хранении на авианосце он опускается на 0,64 м для удобства хранения в ангарах. В состав антенной системы входят фазированная антенная решетка РЛС дальнего обнаружения, привод кругового вращения, вибраторная антенна запросчика системы опознавания «свой — чужой» и антенна передачи данных.



Трапециевидное крыло имеет положительное V, равное 3°. Центроплан крепится к верхней части фюзеляжа, объемы внутри центроплана используются как интегральные топливные баки. Внешние части крыла за мотогоидолами при хранении на авианосце убираются с поворотом на 90° назад ниже уровня вертикального оперения.



Стабилизатор расположен в хвостовой части фюзеляжа и имеет положительное V, равное 11°, на стабилизаторе находятся рули управления по тангажу.



Вертикальное оперение состоит из четырех шайбовидных килей, установленных на стабилизаторе, на крайних шайбах расположены рули направления (внутренние шайбы киля без рулей). Самолеты Е-2С, находящиеся в составе ВМС США, имеют стандартный камуфляж: верхняя и боковая поверхности светло-серые, нижние — белые. Расположение опознавательных знаков — обычное, принятое в ВМС США для палубной авиации.



В 1986 г. во время бомбардировок Ливии самолеты E-2 °C «Хокай» морского базирования успешно координировали атаки истребителей F-14 «Томкэт», действовавших в составе ударной авианосной группы. Совместные действия самолетов E-2 °C и крейсеров АЭГИС обеспечивали полное господство ВВС США в воздухе.



Самолеты E-2 °C успешно обеспечивали управление системами ВТО во время войны в персидском заливе. Самолеты «Хокай» неоднократно совершали боевые и патрульные вылеты в воздушном пространстве Ирака. Благодаря им были уничтожены два иракских истребители МиГ-21, сбитых американскими F/A-18 в самом начале войны.



Кроме того, самолеты E-2С успешно используются в операциях по нейтрализации группировок наркомафии.



Тактико-технические характеристики:



Тип двигателя:	до 1989 — 2 ТВД Allison T-56-A-425 после 1989 — 2 ТВД Allison T-56-A-427
Размах крыла, м:	24.56
Длина самолета, м:	17.54
Высота самолета, м:	5.58
Площадь крыла, м2:	65.03
Масса, кг:	пустого самолета — 17265 максимальная взлетная — 23556
Внутренние топливо, кг:	5624
Мощность, кВт:	T-56-A-425 — 3661 T-56-A-427 — 3803
Максимальная скорость, км/ч:	598
Крейсерская скорость, км/ч:	576
Практическая дальность, км:	2583
Дальность действия, км:	320 (при патрулировании от 3 до 4 часов)
Продолжительность полета, ч.мин:	6.06
Практический потолок, м:	9390
Экипаж, чел.:	5
