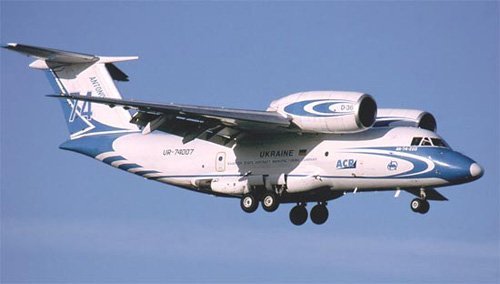

Самолет разработан на базе Ан-72 в начале 80 х годов для выполнения транспортных операций в условиях крайнего севера (прототип самолета имел обозначение АН 72А, Антарктический. Серийный выпуск самолетов Ан-74 был начат в 1989 году.



По сравнению с базовой моделью самолет имеет более совершенное бортовое радиоэлектронное оборудование, в частности — более мощный радиолокатор. На нем установлена новая эффективная противообледенительная система, усовершенствованная система обогрева и вентиляции кабин, в соответствии с новыми задачами изменена компоновка кабины пилотов и грузовой кабины, появилась возможность замены колесного шасси лыжами Ан-74 успешно прошел сертификацию, о его высоких эксплуатационных характеристиках свидетельствует, например, факт посадки самолета этого типа под управлением С. Горбика на подготовленную на льдине взлетно-посадочную площадку длиной 600 м. При этом полярникам был доставлен груз массой 2000 кг.



Удачная конструкция Ан-74 послужила основанием для разработки транспортных самолетов АН 74Т-100 и Ан-74Т-200А, предназначенных для перевозок 10 т груза (в том числе на рампе — 1 т) со скоростью 600–700 км/час на дальность 1350 км. С грузом 3 т дальность полета составляет 4200 км. Самолеты могут систематически эксплуатироваться на аэродромах как с бетонным, так и с грунтовым галечным покрытием. В отличие от Ан-74Т-200А, экипаж которого состоит из двух человек, самолет Ан-74Т-100 имеет увеличенный до 4 человек экипаж и предназначен для выполнения полетов повышенной сложности. Оба самолета имеют сертификаты летной годности.



Проведенный АНТК «Антонов» анализ грузоперевозок показал, что экономически выгодно грузовые и пассажирские перевозки осуществлять одним самолетом, который в короткое время может быть переоборудован (конвертирован) из пассажирского в транспортный и наоборот. Исходя из этого, на базе транспортного самолета Ан-74 были созданы конвертируемые варианты Ан-74ТК-100 и Ан-74ТК-200.

По желанию заказчика кабина экипажа может оборудоваться:



— на четыре человека: командир, второй пилот, штурман, борттехник (вариант Ан-74ТК-100);

— на два человека: командир и второй пилот (вариант Ан-74).



В пассажирской кабине самолетов обоих вариантов размещены складывающиеся пассажирские кресла. Вдоль обоих бортов установлены также складывающиеся закрытые багажные полки с осветительным и кислородным оборудованием, динамиками, кнопками вызова проводника. В передней части кабины предусмотрено место для бортпроводника, здесь же находится и небольшая кухня. На самолете имеется также стационарный туалет с необходимым набором сантехнического оборудования. Для обеспечения аварийной эвакуации пассажиров самолет имеет четыре аварийных выхода. Вход и выход пассажиров в нормальном режиме осуществляется через грузовую рампу, дополненную откидным трапом. В хвостовом отсеке фюзеляжа размещены вместительные багажные полки для ручной клади. Багажный отсек отделен от пассажирской кабины жесткой легкосъемной перегородкой.



Конвертируемость самолета достигается благодаря установленному на нем комбинированному комплексу транспортного и пассажирского оборудования, позволяющему в короткое время переходить от одного варианта к другому.



При перевозке груза:



— кресла складываются и пристегиваются к бортам самолета,

— багажные полки складываются и закрепляются на бортах фюзеляжа в потолочной части пассажирской кабины;

— перегородки и багажные полки демонтируются с рампы и закладываются в специально отведенные для них места на самолете.

При подготовке к перевозке пассажиров эти операции выполняются в обратной последовательности. Передняя часть пассажирской кабины ограничена силовой перегородкой, выполняющей роль барьерной стенки для защиты экипажа при аварийной посадке с грузом.



Самолет оснащен бортовым погрузочным устройством и лебедкой.



На линиях с постоянным грузопотоком самолет может быть оснащен рольганговым оборудованием для загрузки и швартовки поддонов и контейнеров. Перевозка грузов возможна в контейнерах LD-3, LD-6 или спакетированными на поддонах 2L3P и LD-3 pallet.



На самолетах Ан-74ТК-100 и Ан-74ТК-200 установлены двухконтурные турбореактивные двигатели Д-36 серии ЗА, обеспечивающие сохранение постоянного значения взлетной тяги до температуры наружного воздуха +33° С.



Наличие вспомогательной силовой установки, бортовых средств погрузки-выгрузки грузов, шасси с пневматиками низкого давления обеспечивают автономную эксплуатацию самолета как на взлетно-посадочных площадках с искусственным покрытием, так и грунтовых аэродромах.



Высокое расположение двигателей исключает попадание в воздухозаборники посторонних предметов при взлете и посадке далее при эксплуатации на галечных аэродромах.



Другой модификацией Ан-74 является вновь разработанный Ан-74ТК-300, главным отличием которого от существующих образцов является перенос двигателей под крыло на пилоны. По информации АНТК «Антонов», на этой модификации достигнуто увеличение в 1,5–2 раза транспортных возможностей и существенное улучшение его экономической эффективности.



Летно-технические характеристики:



Двигатели:	Д-36
Взлётная тяга, кгс:	2×6500
Габариты, м:	размах крыла — 31,89 длина — 28,068 высота — 8,65
Площадь крыла, м2:	102
Габариты грузовой кабины, м:	длина (без рампы) — 10,5 ширина (по полу) — 2,15 высота — 2,2
Масса, т:	пустого — 19,1 взлётная нормальная — 34,8 взлётная максимальная — 36,5
Запас топлива, кг:	13200
Масса коммерческой нагрузки, максимальная, кг:	7500–10000
Скорость, км/ч:	максимальная — 705 крейсерская — 550–600
Дальность полёта, км:	с максимальной нагрузкой — 800 перегоночная — 3250
Практический потолок, м:	10100
Длина разбега, м:	1200
Длина пробега, м:	800
Экипаж, чел.:	2–5
