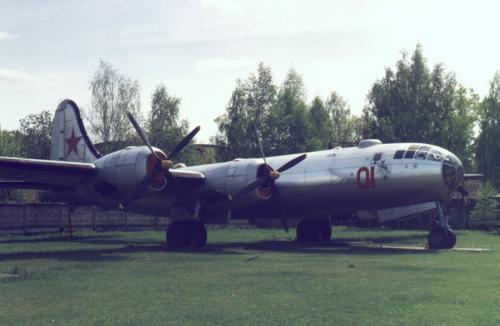

Ту-4

Главная   →  Ту-4   →  Бомбардировщики





Осенью 1942 года опытный экземпляр самолета B-29, построенный на заводе фирмы Boeing в Сиэтле, совершил первый полет. А спустя два года летчики ВВС США начали на В-29, названном Superfortress («Сверхкрепость»), массированные налеты на Японию и оккупированную японцами территорию Китая. Если самолет повреждали средствами ПВО, его экипажу разрешалось совершить посадку на ближайшем советском аэродроме. Так у нас на Дальнем Востоке оказалось четыре новейших по тем временам американских бомбардировщика.



Сталин знал о них, как и о том, что они оснащены новейшим оборудованием. Понимал и то, что разработка отечественного оборудования для самолетов «64» Туполева и «ВМ» Мясищева десятками ОКБ и НИИ различных наркоматов займет много времени, которого у страны нет. И он принял, вероятно, единственно правильное решение: советской промышленности приказывалось в кратчайший срок наладить выпуск копий американского самолета со всеми его системами. Именно А. Н. Туполеву и предложил Сталин встать во главе грандиозного проекта.



Первая машина B-29 пришла под управлением опытного летчика С.Рейделя. Всего с Дальнего Востока перегнали три «Боинга». Из них один разобрали до винтика — для выпуска чертежей. Два других оставили как эталоны — для сборки и для летных испытаний.



Каждый отдельный агрегат обрабатывала своя бригада конструкторов и технологов. Агрегат или деталь взвешивали, обмеряли, фотографировали и описывали. Любая деталь подвергалась спектральному анализу для определения материала. Однако точно повторить B-29 было невозможно.



Так, у американцев толщина листа обшивки равнялась 1/16 дюйма. Катать такие листы ни один завод не брался. Пришлось идти на компромис. В результате листы фюзеляжа имели толщину от 0,8 до 1,8 мм в зависимости от требований прочности. Похожая коллизия возникла с проводами. Когда перевели сечение снятых с B-29 проводов в метрику, получилась нелепая шкала: 0,88; 1,93; 3,05; 5,15; 8,8; 13,0; 21,0; 41,0 мм². Попытка использовать ближайшие наши сечения провалилась. Если округляли в «плюс», вес электросети возрастал на 8–10%. Если же в «минус» — не укладывались в нормы падения напряжения. Потеряв немало времени на споры, кабельщики все же скопировали американские сечения проводов.



Проще всего было с двигателями. Дело в том, что еще до войны между американской фирмой Wright и мотостроительным КБ Д.Швецова существовало лицензионное соглашение. Например, двигатель М-71 для поликарповского истребителя И-185 был близок к двигателям Wright R-3350 «Duplex Cyclone», установленным на B-29. Кроме того, фирма Wright выпускала двигатели для США в дюймовом измерении, а для Европы, где они широко применялись, в метрическом. Без изменения были запущены в производство агрегаты, по которым наша промышленность сильно отставала — турбокомпрессоры General Electric с системой их управления, карбюраторы, магнето, термостойкие многооборотные подшипники.



На B-29 стояли коротковолновые станции устаревшей конструкции, в то же время на лендлизовских бомбардировщиках более поздних выпусков американцы ставили новейшие ультракоротковолновые станции. Решили на наш самолет ставить последние.



Наибольшую сложность в системе для дистанционного управления стрелковым оборонительным оружием составили вычислительные машины, определяющие параллакс цели. Система объединяла пять турелей с двумя пушками в каждой. (У «американца» на четырех дистанционно-управляемых турелях стояли по два 12,7-мм пулемета, и только в кормовой установке, в дополнение к двум пулеметам, была еще и пушка.) Любой комбинацией из этих установок мог управлять со своего места каждый из пяти стрелков. Расстояние от носового стрелка до кормового было близко к 30 м, стрельба велась на дистанции в 300–400 м. Таким образом, расстояние между стрелком и пушкой могло составлять примерно 10% расстояния от пушки до цели. Такие условия заставляли учитывать параллакс цели. Вычислительные машинки молниеносно вводили поправку на него, когда один из стрелков брал управление стрельбой из нескольких турелей на себя. Стрелковые прицелы были обычными, коллиматорными.



Радиолокационный бомбоприцел имел свыше 15 блоков, выпускаемую в полете из фюзеляжа в поток платформу с антенной и модулятором, индикаторы у штурмана и оператора. Самолет комплектовался автопилотом, сопряженным с оптическим прицелом, магнитным и радиокомпасами, счетчиком координат.



Схема самолета — свободнонесущий цельнометаллический среднеплан с полотняной обшивкой элеронов и рулей. Шасси с носовым колесом и убираемой хвостовой опорой — пятой. Конструктивно фюзеляж (стрингерный полумонокок диаметром 2,9 м) делится на пять частей: передняя гермокабина, центральная часть фюзеляжа, средняя гермокабина, хвостовая часть фюзеляжа, кормовая гермокабина. Передняя кабина соединялась со средней герметическим лазом диаметром 710 мм.



Противообледенительные устройства — пневматические резиновые протекторы по передней кромке крыла, стабилизатора и киля с форкилем. Для винтов — защита от обледенения путем обливания спиртом с глицерином передних кромок лопастей. Высотное оборудование состояло из устройств для питания кабин воздухом, для поддержания давления в них, для обогрева. Воздух поступал от турбокомпрессоров средних двигателей. В кабинах автоматически до высоты 7000 м поддерживалось давление, соответствующее высоте 2500 м.



Топливо — от 3480 до 8150 кг — размещалось в 22 мягких крыльевых баках. Кроме того, в переднем бомбовом отсеке могли подвешиваться три дополнительных бака на случай длительного полета с меньшей бомбовой нагрузкой. В этом случае самолет мог уже взять 11300 кг топлива.



На бомбардировщике Ту-4 (первоначально самолет окрестили Б-4 — четвертый «Боинг») впервые в нашем самолетостроении все элементы оборудования были сведены в системы. Новое бортовое оборудование, особенно автоматика, значительно повысило боевую эффективность самолета. Бортовой локатор с автопилотом позволяли экипажу находить цели и поражать их ночью из-за облаков. С помощью автоматики выдерживался наивыгоднейший режим работы двигателей, что способствовало увеличению дальности полета. Десятки электромоторов, установленных на бомбардировщике, помогали экипажу управлять всеми подвижными элементами самолета: шасси, закрылками, рулями и т. д.



Внедрение в производство Ту-4 шло энергично и без задержек. 19 мая 1947 г. состоялся первый полет первого серийного самолета (Н. С. Рыбко), вслед за ним — второго (М. Л. Галлай) и третьего (А. Г. Васильченко). Еще до первых полетов, 11 ноября 1946 года берлинская газета Der Kurier возвестила о начале производства в СССР копий B-29. На западе в это никто не мог поверить. Считалось, что Советский Союз был не в состоянии производить подобную технику. Но все сомнения сняла демонстрация на воздушном параде 3 августа 1947 г. в честь Дня авиации трех первых серийных машин и пассажирского Ту-70. Полные всесторонние испытания двадцати экземпляров из первой серии продолжались почти два года, были изжиты обнаруженные дефекты и в дальнейшем выпуск шел уверенно, без осложнений. Обучением летных экипажей занимался летчик-испытатель В. П. Марунов, освоивший полеты на B-29 во время службы на Дальнем Востоке. Серийный выпуск Ту-4 был налажен на уральских заводах и к концу 1949 года в составе дальней авиации уже числилось более 300 машин, а всего за время производства было выпущено около 1200 самолетов.



Бомбардировщик Ту-4 (единственный самолет в истории советской авиации, акт по государственным испытаниям которого утвержден Председателем Совета Министров и Министром обороны И. В. Сталиным) сыграл в укреплении обороноспособности страны значительную роль. С принятием его на вооружение советских ВВС, США утратили монополию не только на обладание оружием массового уничтожения, но и на средства его доставки. (Именно с Ту-4 18 октября 1951 г. была сброшена первая советская атомная бомба.) Впрочем, воздушные бои над Кореей, где столкнулись американские B-29 с советскими реактивными истребителями, показали, что век поршневых военных самолетов завершился. В нашей стране самолеты Ту-4 были последними серийными тяжелыми бомбардировщиками с поршневыми двигателями. До середины пятидесятых годов они составляли основу стратегической авиации СССР. Выдающийся инженерный талант, широта технического и государственного мышления позволили Туполеву за короткий срок поднять целые отрасли промышленности до мирового уровня. В дальнейшем на этом фундаменте им были сделаны разработки оригинальных конструкций самолетов — Ту-16 и Ту-95 — не имевших аналогов в мировой авиации. С появлением более совершенных бомбардировщиков, Ту-4 продолжали свою службу в военно-транспортной авиации, пока их не вытеснили специализированные Ан-12.



Некоторое количество Ту-4 (есть данные о 15 машинах) были переданы КНР. И в мае 1965 г. c одного из них была cбpoшена пеpвая китайская ядеpная бoмба мoщнocтью 40 кт. Ту-4 в КНР прослужили до начала 70-х.



Тактико-технические характеристики:



Тип двигателя:	4 х АШ-73ТК
Размах крыльев, м:	40,05
Длина, м:	30,18
Площадь крыла, м2:	161,7
Масса, кг:	пустого самолета — 32270 нормальная взлетная — 47500 максимальная взлетная — 66000
Тяга, кгс:	4×2000
Скорость, км/ч:	максимальная — 558
Дальность полета, км:	5100
Длина разбега, м:	960
Длина пробега, м:	1070
Практический потолок, м:	11200
Экипаж, чел.:	11
